應(yīng)力腐蝕開(kāi)裂

應(yīng)力腐蝕開(kāi)裂（SCC）是許多特種合金的常見(jiàn)問(wèn)題。SCC通常與氯化物有關(guān)，但也可能在苛性堿和其他腐蝕性介質(zhì)中發(fā)生。不銹鋼中最常見(jiàn)的應(yīng)力腐蝕開(kāi)裂類型發(fā)生在氯化物環(huán)境中，這將成為本討論的重點(diǎn)。

造成SCC的三個(gè)基本因素必須是：施加的應(yīng)力，水性腐蝕性介質(zhì)和高溫。應(yīng)力可能來(lái)自外部源（例如加壓容器中的應(yīng)力），也可能來(lái)自內(nèi)部源，例如來(lái)自焊件的應(yīng)力尚未適當(dāng)緩解。對(duì)于不銹鋼中的SCC，溫度通常需要超過(guò)120oF。

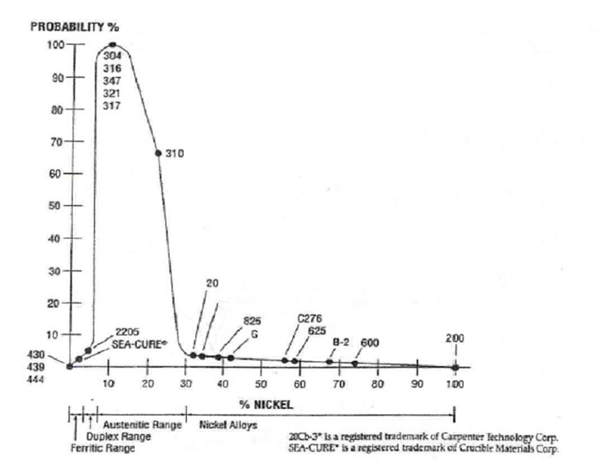

當(dāng)我們考慮特殊合金中的氯化物誘導(dǎo)的SCC時(shí)，鎳含量是影響合金敏感性的主要因素。以下曲線根據(jù)合金的鎳含量，表明該合金開(kāi)裂的可能性。

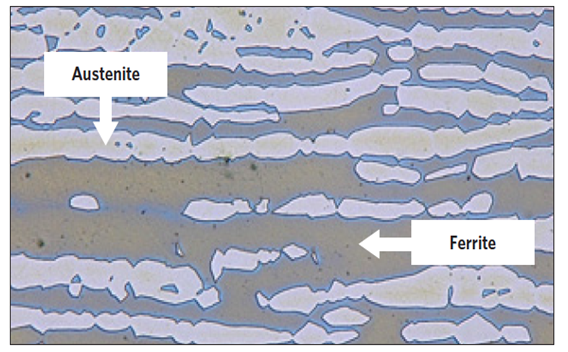

幾乎沒(méi)有鎳的碳鋼和鐵素體不銹鋼都不會(huì)經(jīng)歷Cl-SCC，也不會(huì)經(jīng)歷高鎳合金（鎳含量超過(guò)30％的合金不易開(kāi)裂）。雙相不銹鋼由于其顯微組織中的鐵素體（請(qǐng)參見(jiàn)下圖），因此具有相同的耐性。盡管奧氏體允許SCC，但鐵素體微結(jié)構(gòu)在裂紋擴(kuò)展之前將其固定。

由于鉬含量較高，合金如AL-6XN?的鎳含量?jī)H為25％，但通常不會(huì)出現(xiàn)SCC。鉬與高鎳一樣，可以提高抗SCC的能力。

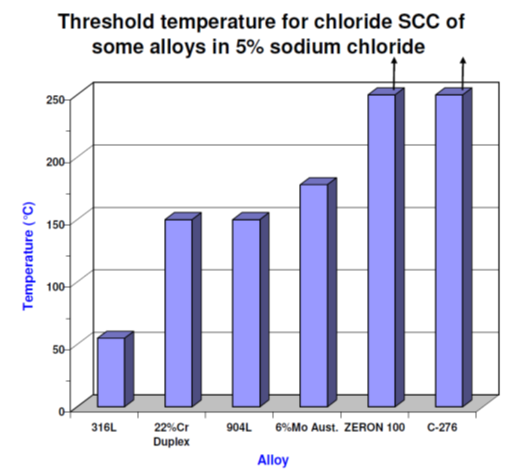

查看合金抗應(yīng)力腐蝕開(kāi)裂性能的另一種方法是考慮SCC開(kāi)始的溫度。下面顯示了我們通?？吹降呐cSCC相關(guān)的合金溫度。

當(dāng)氯化物濃度超過(guò)1000 ppm時(shí)，請(qǐng)勿使用316L。在非酸性環(huán)境中，22Cr（2205）雙相材料可以耐受高達(dá)8-10,000 ppm的氯化物含量。超級(jí)雙相材料（例如我們的Zeron?100）和超級(jí)奧氏體合金（例如軋制合金的AL-6XN?）可用于氯化物含量高達(dá)50,000 ppm的環(huán)境中。超級(jí)雙相不銹鋼和超級(jí)奧氏體不銹鋼被認(rèn)為實(shí)際上不受氯離子應(yīng)力開(kāi)裂的影響。

注意事項(xiàng)：氯化物很容易濃縮。當(dāng)溶劑液體蒸發(fā)并且殘留氯化物時(shí)，它們會(huì)增加很多倍。數(shù)百ppm的氯化物通常增加到幾千；幾千種氯化物可以上升到幾萬(wàn)種。在測(cè)量氯化物時(shí)，請(qǐng)測(cè)量系統(tǒng)運(yùn)行過(guò)程中的氯化物，而不是進(jìn)水中的ppm。

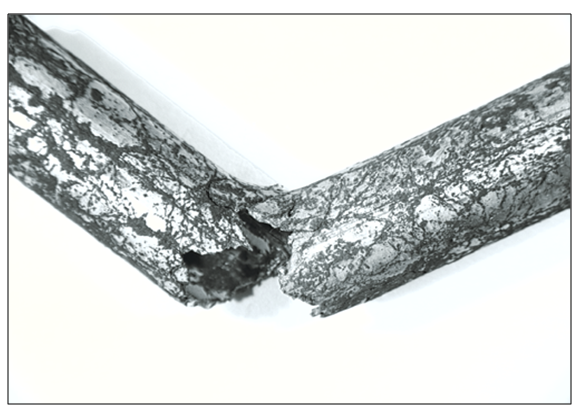

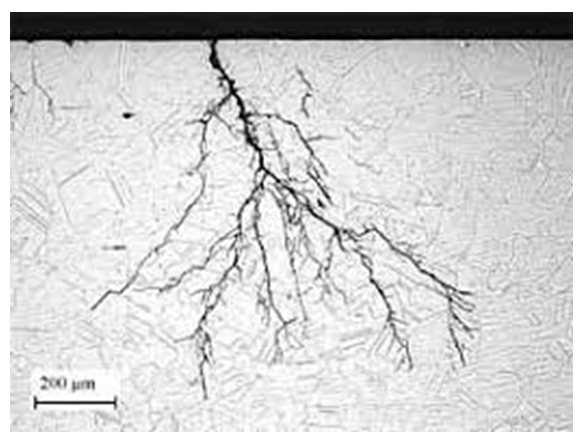

以下是典型SCC外觀的宏觀和微觀示例。
