你聽說過FGH4095(Rene 95)這種粉末合金嗎？這是一種采用粉末冶金工藝制備的鎳基沉淀強(qiáng)化型高溫合金，它有什么特性和應(yīng)用呢？讓我來為你介紹一下。

FGH4095(Rene 95)的特性主要體現(xiàn)在以下幾個方面。首先，它的組織均勻，晶粒細(xì)小，屈服強(qiáng)度高，抗疲勞性能好。其次，它的γ相的體積分?jǐn)?shù)約占合金的47%~50%，能夠在650℃以下長期使用。再者，與同類鑄、鍛高溫合金相比，它的組織在工作溫度長期時效和長期應(yīng)力時效后也能穩(wěn)定，沒有有害相析出。因此，F(xiàn)GH4095(Rene 95)是當(dāng)前在650℃工作條件下強(qiáng)度水平最高的一種渦輪盤用合金，也用于高性能航空發(fā)動機(jī)鼓筒軸、環(huán)形件及其他熱端轉(zhuǎn)動部件。

除了渦輪盤、鼓筒軸和環(huán)形件等熱端轉(zhuǎn)動部件外，F(xiàn)GH4095(Rene 95)還廣泛應(yīng)用于制造航空發(fā)動機(jī)的壓氣機(jī)盤、導(dǎo)流盤、渦輪工作葉片前后擋板、彈性環(huán)等環(huán)類部件。相近的牌號在國外航空和航天領(lǐng)域也得到了廣泛應(yīng)用?？梢哉f，F(xiàn)GH4095(Rene 95)在航空領(lǐng)域有著廣泛的應(yīng)用前景。

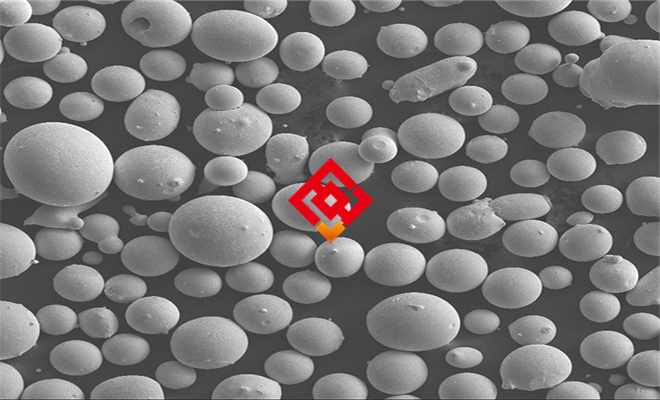

那么，F(xiàn)GH4095(Rene 95)的粒度多少呢？它的粉末可以通過氧氣霧化粉末(AA)或等離子旋轉(zhuǎn)電極法(PREP)制取。其中，PREP粉末粒度為50μm～150μm，AA粉末粒度為20μm～100μm。

最后，讓我們來了解一下FGH4095(Rene 95)的熱等靜壓。根據(jù)Q/GYB 05085的規(guī)范，F(xiàn)GH4095(Rene 95)的熱等靜壓工藝為1170～1190℃±10℃，壓力不低于120MPa，保溫保壓時間不低于2h。這樣的熱等靜壓工藝可以有效地改善合金的組織和性能，使得它更適合航空發(fā)動機(jī)等高端領(lǐng)域的應(yīng)用。
